Tổng quan về khuôn ép nhựa trong sản xuất nhựa định hình

Khuôn ép nhựa là gì và vai trò trong sản xuất

Khái niệm khuôn ép nhựa trong công nghiệp

Khuôn ép nhựa là gì? Đây là bộ phận định hình sản phẩm nhựa trong quá trình ép phun, thường được sử dụng trong ngành công nghiệp nhựa kỹ thuật và nhựa gia dụng. Khuôn ép nhựa thường được chế tạo từ thép hợp kim hoặc nhôm, với độ chính xác cao nhằm đảm bảo sản phẩm có hình dáng và kích thước đúng theo thiết kế.

Khuôn ép nhựa là dụng cụ định hình sản phẩm trong quá trình ép phun, giúp tạo ra sản phẩm nhựa có hình dạng mong muốn với độ chính xác cao.

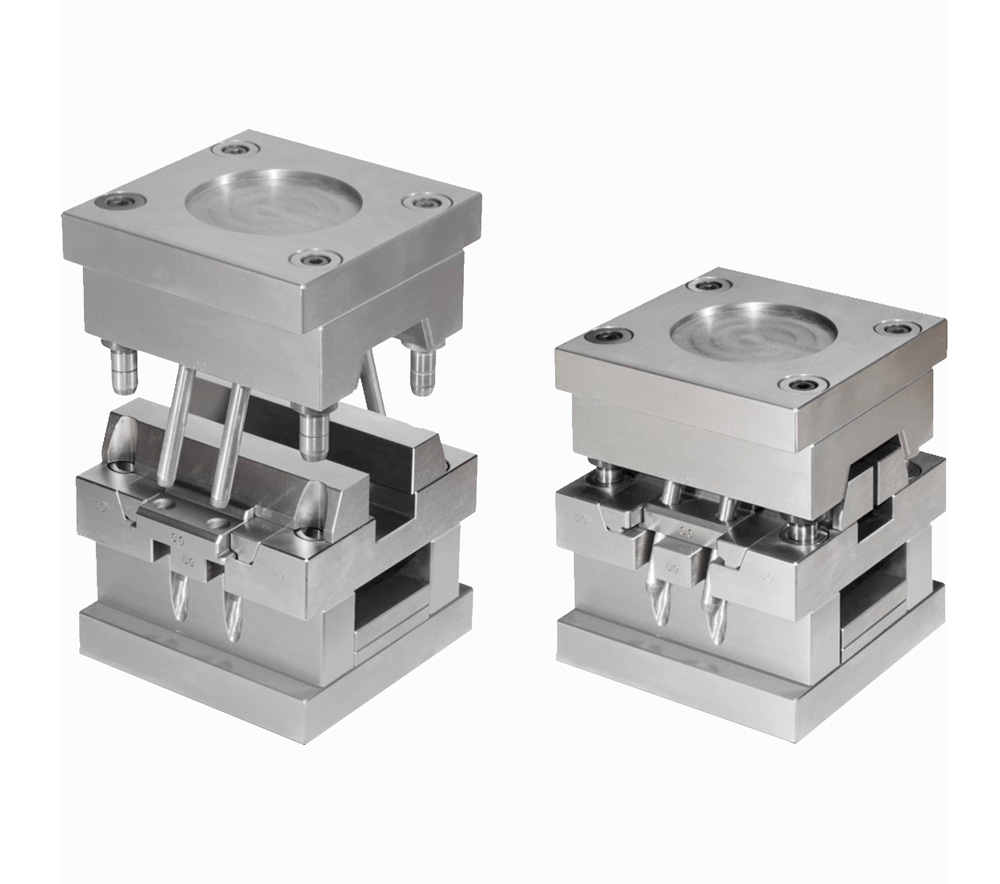

Cấu tạo cơ bản của bộ khuôn ép nhựa

Một bộ khuôn ép nhựa tiêu chuẩn thường bao gồm 5 bộ phận chính:

• Tấm định vị (Locating ring) giúp định tâm khuôn trên máy ép
• Tấm kẹp trước và sau để giữ khuôn cố định khi hoạt động
• Cavity và core tạo hình sản phẩm
• Hệ thống làm mát và thoát khí
• Cơ cấu đẩy sản phẩm ra khỏi khuôn sau khi ép

Cấu trúc này ảnh hưởng trực tiếp đến hiệu suất, độ bền và chất lượng sản phẩm ép ra.

Chức năng của khuôn ép trong ép phun

Chức năng chính của khuôn là định hình sản phẩm nhựa nhờ khả năng chịu áp lực và nhiệt độ cao trong suốt quá trình ép. Ngoài ra, khuôn còn đảm nhận:

• Tản nhiệt nhanh để rút ngắn chu kỳ sản xuất
• Đảm bảo chính xác từng chi tiết theo bản vẽ
• Dễ dàng tháo lắp, bảo trì và thay đổi linh kiện lõi

Phân loại khuôn ép nhựa theo thiết kế và ứng dụng

Khuôn nhựa 2 tấm và đặc điểm nổi bật

Khuôn nhựa 2 tấm là loại khuôn cơ bản nhất, gồm phần di động và cố định. Đặc điểm nổi bật:

• Cấu tạo đơn giản, dễ gia công và bảo trì
• Thường dùng cho sản phẩm đơn lỗ hoặc hình dạng đơn giản
• Chi phí thấp, phù hợp với sản xuất hàng loạt

Khuôn nhựa 3 tấm và tính linh hoạt

Khuôn nhựa 3 tấm có thêm tấm giữa để hỗ trợ mở cổng phun (gate), giúp tạo sản phẩm với bề mặt thẩm mỹ cao hơn:

• Cho phép phun ở nhiều vị trí khác nhau
• Thích hợp với sản phẩm yêu cầu không có vết cắt trên bề mặt
• Phức tạp hơn trong thiết kế và bảo trì

So sánh giữa khuôn 2 tấm và 3 tấm:

Khuôn nhựa gia dụng và công nghiệp

Tùy theo ứng dụng thực tế, khuôn được chia thành:

• Khuôn nhựa gia dụng: sản phẩm sử dụng trong đời sống (chậu, thau, nắp hộp…)
• Khuôn nhựa công nghiệp: dùng cho linh kiện máy móc, vỏ thiết bị điện tử, phụ tùng xe máy…

Mỗi loại khuôn đòi hỏi độ chính xác và vật liệu khác nhau để phù hợp với yêu cầu sử dụng.

Nguyên lý hoạt động của khuôn ép nhựa

Chu trình ép phun cơ bản trong sản xuất

Quy trình ép phun sử dụng khuôn nhựa gồm 4 bước chính:

1. Gia nhiệt nhựa đến trạng thái nóng chảy
2. Ép nhựa vào khuôn với áp suất cao
3. Làm nguội sản phẩm trong lòng khuôn
4. Đẩy sản phẩm ra ngoài

Đây là cơ chế hoạt động phổ biến nhất trong ngành sản xuất nhựa hiện đại.

Vai trò lực kẹp và áp suất trong khuôn

Lực kẹp giữ khuôn đóng chặt trong quá trình ép, ngăn nhựa chảy tràn ra ngoài. Áp suất ép nhựa quyết định đến:

• Mức độ điền đầy lòng khuôn
• Độ chính xác kích thước sản phẩm
• Tỷ lệ lỗi biến dạng hoặc thiếu nhựa

Nếu lực kẹp không đủ, sản phẩm có thể bị bavia hoặc rò rỉ nhựa.

Hệ thống làm mát và thoát khí khuôn

Hệ thống làm mát giúp hạ nhiệt nhanh chóng sau khi ép, đảm bảo rút ngắn thời gian chu trình và duy trì hình dạng sản phẩm.

Hệ thống thoát khí có vai trò:

• Đẩy khí ra ngoài khi nhựa điền vào lòng khuôn
• Tránh rỗ khí, cháy nhựa hoặc lỗi bề mặt

Vật liệu dùng để chế tạo khuôn ép nhựa

Các loại thép dùng cho khuôn chính xác

Trong ngành gia công khuôn ép nhựa, thép là vật liệu phổ biến nhất nhờ vào tính chất cơ học ổn định và khả năng chống mài mòn. Một số loại thép tiêu biểu:

• Thép P20: phù hợp cho sản xuất khuôn nhựa khối lượng trung bình, dễ gia công.
• Thép H13: chịu nhiệt tốt, thường dùng cho khuôn có yêu cầu nhiệt độ cao.
• Thép 2083, 2316: chống ăn mòn, phù hợp với khuôn dùng nhựa PVC hoặc môi trường ẩm.
• Thép SKD61: độ cứng cao, dùng cho các sản phẩm kỹ thuật yêu cầu độ chính xác cao.

Việc chọn đúng loại thép không chỉ giúp đảm bảo chất lượng khuôn ép nhựa mà còn nâng cao tuổi thọ khuôn khi vận hành ở công suất lớn.

Ảnh hưởng của vật liệu tới tuổi thọ khuôn

Chất lượng vật liệu quyết định trực tiếp đến độ bền khuôn ép nhựa. Vật liệu kém dễ dẫn đến:

• Mòn khuôn nhanh khi sử dụng lâu dài
• Biến dạng khuôn khi chịu nhiệt độ và áp lực cao
• Tăng tỷ lệ lỗi sản phẩm nhựa, giảm hiệu suất sản xuất

Ví dụ thực tế: Khuôn gia công bằng thép không đủ tôi cứng thường gặp tình trạng nứt mặt khuôn sau 10.000 chu kỳ, trong khi khuôn tôi chuẩn đạt tới 100.000 chu kỳ mà vẫn ổn định kích thước.

Tiêu chuẩn chọn vật liệu khuôn ép nhựa

Để lựa chọn vật liệu cho khuôn, cần đánh giá dựa trên các tiêu chí:

• Loại nhựa sử dụng (PP, ABS, POM, PVC…)
• Độ phức tạp sản phẩm và yêu cầu chi tiết
• Chu kỳ sản xuất dự kiến (thấp – trung – cao)
• Môi trường vận hành: có chịu axit, ẩm, nhiệt không

Tiêu chuẩn phổ biến trong ngành là: độ cứng ≥ HRC 30, độ bền kéo cao, dễ gia công, và không bị biến dạng sau xử lý nhiệt.

Quy trình thiết kế và gia công khuôn ép nhựa

Quy trình thiết kế khuôn theo yêu cầu sản phẩm

Thiết kế khuôn phải bám sát mô hình sản phẩm 3D và tính toán đúng dòng chảy nhựa. Quy trình cơ bản như sau:

1. Nhận file thiết kế sản phẩm
2. Phân tích kết cấu khuôn và lựa chọn loại khuôn phù hợp
3. Mô phỏng dòng chảy nhựa bằng phần mềm CAE
4. Lập bản vẽ kỹ thuật chi tiết từng linh kiện khuôn
5. Trình duyệt và chốt thiết kế với khách hàng

Hướng dẫn – checklist:

Thiết kế khuôn ép nhựa cần đảm bảo có hệ thống làm mát tối ưu, bố trí cổng phun hợp lý, cơ cấu đẩy sản phẩm hiệu quả và dễ tháo lắp bảo trì.

Công nghệ CNC trong gia công khuôn nhựa

Gia công khuôn nhựa chính xác hiện nay chủ yếu dùng máy CNC 3 trục, 5 trục và máy xung điện EDM. Ưu điểm:

• Tạo được chi tiết phức tạp với dung sai nhỏ
• Tăng năng suất và giảm phụ thuộc tay nghề
• Đảm bảo đồng đều các chi tiết lõi, lòng khuôn

CNC không chỉ cải tiến thời gian sản xuất mà còn đảm bảo độ chính xác lặp lại trong sản xuất khuôn hàng loạt.

Kiểm tra và hiệu chỉnh khuôn trước sản xuất

Trước khi đưa vào ép thử, khuôn cần trải qua:

• Kiểm tra kích thước lõi và cavity
• Thử nghiệm khuôn lạnh và khuôn nóng
• Đo độ kín khít, hiệu suất thoát khí và làm mát
• Ép mẫu lần 1, kiểm tra sai lệch sản phẩm

Sai sót nhỏ như lệch tâm, kẹt chốt đẩy… nếu không được chỉnh sớm sẽ ảnh hưởng đến toàn bộ chu trình sản xuất.

Lưu ý khi sử dụng và bảo trì khuôn ép nhựa

Các lỗi thường gặp trong quá trình ép nhựa

Một số lỗi phổ biến khi dùng khuôn ép nhựa:

• Rỗ khí do thoát khí kém
• Bavia sản phẩm vì khuôn không kín
• Biến dạng khi nhựa không điền đầy lòng khuôn
• Dính sản phẩm do cơ cấu đẩy yếu hoặc hỏng

Tình huống – cảnh báo:

Trong sản xuất linh kiện nhựa điện tử, lỗi “chảy xệ nhựa ở đầu sản phẩm” thường đến từ nhiệt độ khuôn không đều – gây mất ổn định chất lượng.

Cách vệ sinh và bảo dưỡng khuôn định kỳ

Bảo trì khuôn đúng cách giúp nâng cao tuổi thọ và tránh lỗi:

• Vệ sinh mặt khuôn bằng dung môi hoặc khí nén
• Thay mỡ bôi trơn ở chốt trượt sau 10.000 chu kỳ
• Kiểm tra định kỳ hệ thống làm mát và cơ cấu đẩy
• Lưu trữ khuôn trong môi trường khô, không oxy hóa

Giải pháp kéo dài tuổi thọ khuôn hiệu quả

Để kéo dài tuổi thọ khuôn ép nhựa, doanh nghiệp nên:

• Dùng vật liệu chuẩn, có chứng nhận
• Thiết kế khuôn tối ưu – tránh cấu tạo phức tạp gây mài mòn
• Ép đúng thông số khuyến nghị của từng loại nhựa
• Sử dụng thiết bị ép có kiểm soát lực kẹp chính xác

Tổng kết lợi ích của khuôn ép nhựa trong công nghiệp

Hiệu quả về chi phí và năng suất sản xuất

Dù chi phí đầu tư ban đầu cao, nhưng khuôn ép nhựa giúp:

• Giảm chi phí nhân công và vận hành
• Tăng số lượng sản phẩm trên mỗi chu kỳ
• Tối ưu giá thành cho sản xuất hàng loạt

Tính linh hoạt khi sản xuất sản phẩm phức tạp

Nhờ khả năng tạo hình chi tiết phức tạp, khuôn phù hợp với:

• Vỏ điện thoại, phụ tùng xe máy
• Linh kiện cơ khí có ren, lỗ, móc
• Sản phẩm đa lớp, đa vật liệu

Khả năng tái sử dụng và tiết kiệm nguyên liệu

Khuôn có thể sử dụng lâu dài và linh hoạt tái chế:

• Chỉ cần thay lõi để tạo sản phẩm mới
• Ít hao hụt vật liệu nhờ kiểm soát tốt dòng nhựa
• Thân thiện với môi trường khi kết hợp nhựa tái sinh

Sự phát triển của công nghệ khuôn ép nhựa đang mở ra nhiều cơ hội tối ưu sản xuất, giảm chi phí và tăng chất lượng sản phẩm đầu ra. Việc nắm vững kiến thức về thiết kế khuôn ép nhựa, vật liệu sử dụng và quy trình gia công sẽ giúp các doanh nghiệp chủ động hơn trong việc triển khai sản phẩm mới, đồng thời đảm bảo hiệu quả lâu dài cho dây chuyền sản xuất nhựa định hình.
