Quy trình thiết kế khuôn ép nhựa theo yêu cầu

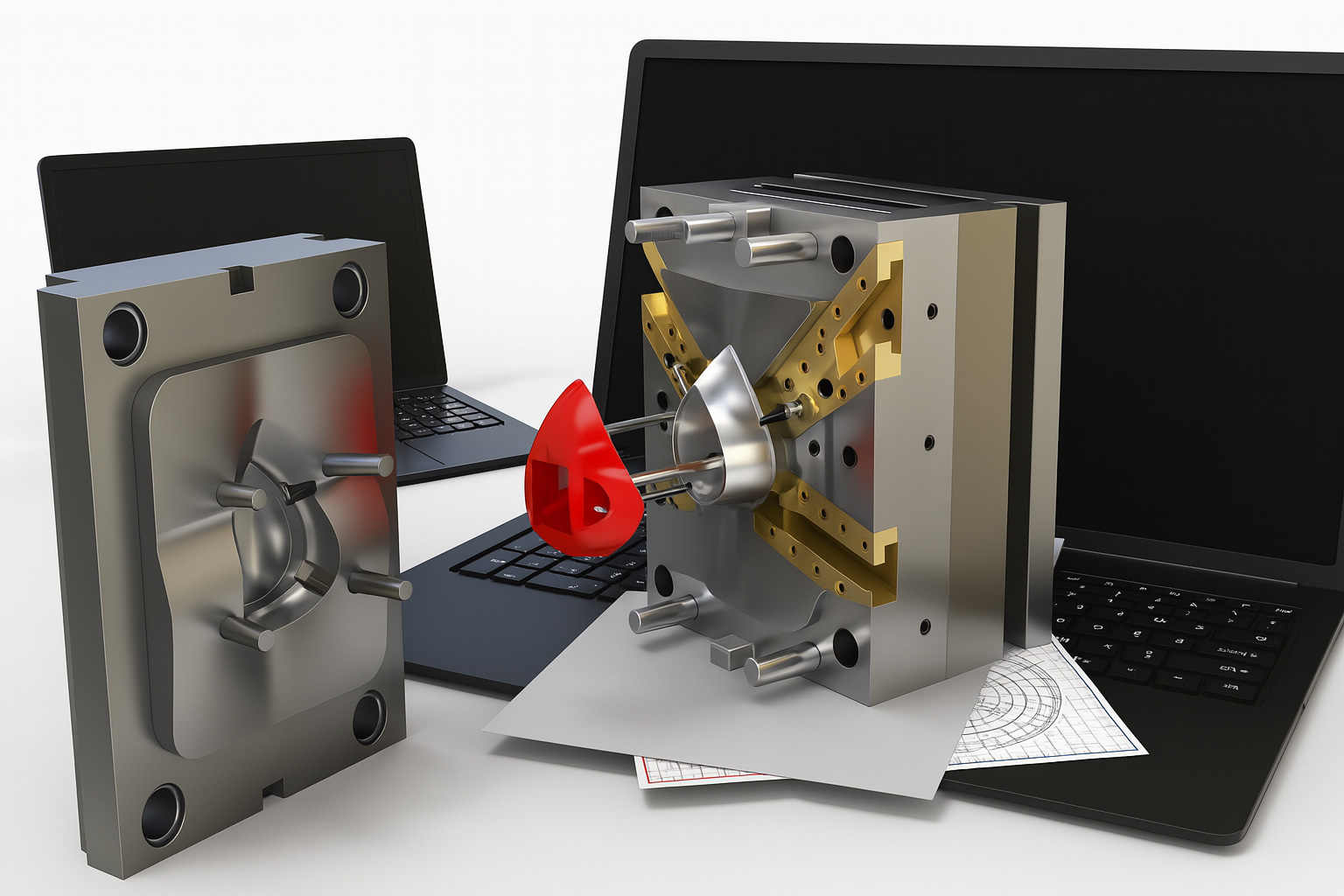

Tại sao cần thiết kế khuôn ép nhựa theo yêu cầu

Việc thiết kế khuôn ép nhựa theo yêu cầu không chỉ là bước khởi đầu trong sản xuất mà còn ảnh hưởng đến chất lượng, chi phí và độ bền của sản phẩm nhựa. Thay vì sử dụng khuôn có sẵn không phù hợp, doanh nghiệp ngày càng ưu tiên thiết kế riêng để tối ưu hiệu quả sản xuất, hạn chế sai sót và đáp ứng chính xác yêu cầu thị trường.

Thiết kế theo yêu cầu giúp tối ưu sản phẩm nhựa

Khuôn được thiết kế riêng giúp kiểm soát chính xác các chi tiết như độ dày, độ bóng, khe hở và độ khít, nhờ đó sản phẩm đầu ra đạt tiêu chuẩn kỹ thuật và thẩm mỹ cao. Đây là yếu tố quan trọng trong các ngành yêu cầu độ chính xác cao như nhựa công nghiệp, thiết bị điện tử hay y tế.

Giảm lỗi sản xuất và tiết kiệm nguyên liệu nhựa

Một khuôn phù hợp sẽ giúp giảm lỗi như bavia, co ngót, phồng rộp hoặc thiếu nhựa tại các vị trí mỏng. Nhờ đó, nhà máy có thể tiết kiệm nguyên liệu nhựa, giảm tỉ lệ hàng lỗi và tăng tốc độ sản xuất – một lợi thế cạnh tranh rõ rệt trong chuỗi cung ứng hiện đại.

Thiết kế khuôn phù hợp quy trình ép nhựa tự động

Khi sản xuất bằng máy ép nhựa tự động, thiết kế khuôn phải đảm bảo khả năng tự đóng mở, đẩy sản phẩm và làm mát nhanh. Nếu khuôn không đáp ứng điều này, hệ thống dễ bị ngưng trệ, phát sinh sự cố hoặc không tận dụng hết công suất dây chuyền.

Các bước trong quy trình thiết kế khuôn ép nhựa

Dưới đây là quy trình thiết kế khuôn ép nhựa theo yêu cầu gồm 5 bước chính, được áp dụng phổ biến trong các xưởng khuôn chuyên nghiệp và công ty gia công khuôn chính xác.

Tiếp nhận bản vẽ sản phẩm và yêu cầu kỹ thuật

Giai đoạn đầu tiên là trao đổi với khách hàng về bản vẽ sản phẩm nhựa, dung sai cho phép, độ nhám bề mặt và các yêu cầu kỹ thuật khác. Đây là bước đặt nền cho việc phân tích tính khả thi và định hình cấu trúc khuôn.

Phân tích kết cấu sản phẩm và xác định mặt phân khuôn

Kỹ sư khuôn sẽ đánh giá kết cấu sản phẩm nhựa: lỗ xuyên, gân, chốt, móc, vòm… để xác định mặt phân khuôn – yếu tố ảnh hưởng lớn đến khả năng tách khuôn và chất lượng sản phẩm.

Thiết kế hệ thống phun nhựa và thoát khí

Tùy theo đặc tính vật liệu nhựa và hình dạng sản phẩm, kỹ sư chọn giữa cổng phun trực tiếp, cổng phun gián tiếp hoặc hot runner. Song song đó, cần thiết kế đường thoát khí để tránh bọt khí và cháy khét.

Thiết kế hệ thống làm mát và đẩy sản phẩm

Hệ thống kênh làm mát ảnh hưởng trực tiếp đến thời gian chu kỳ ép nhựa và độ bền khuôn. Cần tối ưu đường nước mát và bố trí chốt đẩy, tấm đẩy hợp lý để không gây móp méo sản phẩm.

Hoàn thiện bản vẽ 3D và kiểm tra mô phỏng

Sau khi hoàn tất thiết kế chi tiết bằng phần mềm CAD/CAM, kỹ sư sẽ mô phỏng dòng chảy nhựa, kiểm tra xung đột hình học và tối ưu lại thiết kế trước khi đưa sang giai đoạn gia công khuôn ép nhựa.

Những yếu tố ảnh hưởng đến thiết kế khuôn ép nhựa

Thiết kế khuôn không chỉ phụ thuộc vào sản phẩm đầu ra mà còn liên quan đến vật liệu, máy móc và điều kiện vận hành thực tế.

Chất liệu khuôn quyết định tuổi thọ và độ chính xác

Việc chọn thép làm khuôn ép nhựa (như P20, H13, S136) có ảnh hưởng lớn đến độ cứng, chống ăn mòn và khả năng gia công tinh. Nếu chọn sai vật liệu, khuôn dễ bị mòn, nứt hoặc sai số sau vài nghìn lần ép.

Cấu tạo sản phẩm nhựa và hình dạng yêu cầu

Các sản phẩm có gân mỏng, lõi sâu, ren xoắn hoặc các chi tiết nhô cao đòi hỏi kỹ thuật khuôn phức tạp hơn. Thiết kế khuôn phải phù hợp để giữ nguyên hình dáng và kích thước chính xác sau khi ép.

Công nghệ ép nhựa và máy ép đang sử dụng

Máy ép thủy lực, điện hay hybrid sẽ có khả năng lực đóng khuôn, tốc độ ép và dung tích xy lanh khác nhau. Thiết kế khuôn cần tương thích với loại máy để tránh hỏng hóc và đảm bảo hiệu suất tối ưu.

Công cụ phần mềm hỗ trợ thiết kế khuôn hiện nay

Trong thời đại công nghiệp hóa – tự động hóa, các phần mềm thiết kế khuôn ép nhựa đóng vai trò trung tâm giúp kỹ sư rút ngắn thời gian, nâng cao độ chính xác và phát hiện lỗi sớm. Việc lựa chọn đúng công cụ không chỉ hỗ trợ quá trình thiết kế mà còn góp phần nâng cao hiệu quả vận hành toàn bộ dây chuyền sản xuất nhựa định hình.

Các phần mềm thiết kế khuôn phổ biến hiện nay

Dưới đây là các phần mềm thiết kế khuôn nhựa phổ biến đang được sử dụng trong ngành cơ khí chế tạo khuôn:

• SolidWorks: Giao diện thân thiện, mạnh về mô phỏng và dễ tích hợp CAM.
• NX Siemens (Unigraphics): Mạnh về tổ hợp khuôn, hỗ trợ thiết kế khuôn phức tạp 3D.
• Autodesk Moldflow: Dùng để mô phỏng dòng chảy nhựa, kiểm tra lỗi đúc, hỗ trợ phân tích kỹ thuật.
• Creo (PTC): Tích hợp khả năng dựng hình và mô phỏng cao cấp trong một nền tảng.
• Catia: Ưu việt cho các chi tiết khuôn trong ngành ô tô, hàng không và nhựa kỹ thuật cao.

Các phần mềm trên đều cho phép xuất bản vẽ kỹ thuật chi tiết, mô phỏng chuyển động khuôn, kiểm tra dòng chảy và phân tích nhiệt học – hỗ trợ đắc lực cho quy trình thiết kế khuôn ép nhựa chính xác.

Ưu điểm của CAD CAM trong thiết kế khuôn

CAD CAM trong thiết kế khuôn ép nhựa là sự kết hợp giữa thiết kế bằng máy tính (CAD) và gia công tự động (CAM). Dưới đây là một số lợi ích nổi bật:

• Tăng tốc độ thiết kế, rút ngắn thời gian ra sản phẩm.
• Kiểm soát độ chính xác cao đến từng chi tiết.
• Đồng bộ từ thiết kế đến gia công CNC, hạn chế lỗi lặp lại.
• Cho phép tái sử dụng mô hình, dễ chỉnh sửa và nâng cấp.

Đặc biệt, khi áp dụng CAD CAM trong thiết kế khuôn theo yêu cầu, doanh nghiệp dễ dàng mô phỏng dòng chảy nhựa, dự đoán điểm lỗi như: bọt khí, vết cháy, co ngót – từ đó tối ưu thiết kế trước khi đưa vào sản xuất thực tế.

Xu hướng tự động hóa quy trình thiết kế khuôn

Một trong những xu hướng trong ngành khuôn mẫu hiện nay là ứng dụng trí tuệ nhân tạo và mô phỏng tự động để đề xuất phương án thiết kế khuôn tối ưu. Điều này giúp kỹ sư:

• Tự động tạo mặt phân khuôn và hệ thống kênh dẫn nhựa.
• Tối ưu hóa vị trí thoát khí, bố trí hệ thống làm mát.
• Gợi ý cải tiến cấu trúc khuôn nhằm giảm chi phí và thời gian chu kỳ ép.

Việc tích hợp AI và công nghệ điện toán đám mây trong phần mềm thiết kế mở ra khả năng tự động hóa quy trình thiết kế khuôn ép nhựa, giúp doanh nghiệp tiết kiệm nhân lực và nâng cao năng lực cạnh tranh toàn diện.

Lưu ý khi thiết kế khuôn ép nhựa cho sản xuất thực tế

Dù thiết kế bằng công nghệ hiện đại đến đâu, một khuôn ép nhựa tốt chỉ thực sự hiệu quả khi được đánh giá và tối ưu theo thực tế sản xuất hàng loạt. Dưới đây là những lưu ý không thể bỏ qua.

Nên kiểm tra mô phỏng dòng chảy nhựa trước khi gia công

Đây là bước quan trọng giúp phát hiện lỗi tiềm ẩn như: không điền đầy sản phẩm, đọng khí, nhiệt độ quá cao tại một số vùng. Các phần mềm như Moldflow, Moldex3D cho phép mô phỏng dòng chảy nhựa, phân tích áp suất và thời gian làm mát. Thiếu bước này có thể khiến khuôn sau gia công không sử dụng được, gây thiệt hại lớn.

Cần phối hợp chặt giữa bộ phận thiết kế và kỹ thuật ép

Thiết kế khuôn không thể tách rời điều kiện vận hành thực tế tại nhà máy. Nếu không phối hợp tốt giữa đội thiết kế và đội ép nhựa, dễ xảy ra tình trạng khuôn đẹp về lý thuyết nhưng không phù hợp với máy ép, gây tắc nghẽn chu trình hoặc không đủ lực kẹp.

Một vài vấn đề thường gặp khi thiếu trao đổi thực tế:

• Thiết kế sai kích thước chốt đẩy so với hành trình máy.
• Kênh dẫn nhựa không phù hợp với hệ thống nóng/lạnh hiện có.
• Cấu trúc khuôn khó tháo ráp hoặc bảo trì định kỳ.

Đừng bỏ qua chi tiết làm mát và thoát khí khuôn

Hệ thống làm mát khuôn và thoát khí có thể chiếm đến 70% hiệu suất ép nếu được thiết kế hợp lý. Việc bố trí thiếu kênh làm mát sẽ làm tăng thời gian chu kỳ, trong khi thiếu lỗ thoát khí có thể gây bọt khí, cháy khét hoặc biến dạng sản phẩm.

Một số mẹo kỹ thuật quan trọng:

• Ưu tiên bố trí kênh làm mát gần lõi nóng và bề mặt tiếp xúc nhựa.
• Sử dụng bạc dẫn khí hoặc rãnh thoát tại các vị trí dễ bị bẫy khí.
• Luôn kiểm tra lại mô hình khí động học sau bước dựng 3D để đảm bảo luồng khí có đường đi ra ngoài an toàn.

Thiết kế khuôn ép nhựa không đơn thuần là dựng hình mà là cả một quá trình phân tích, mô phỏng và phối hợp kỹ thuật chặt chẽ. Đầu tư đúng vào quy trình này là cách doanh nghiệp tăng lợi thế cạnh tranh ngay từ khâu sản xuất.
