Khuôn ép nhựa là gì? Các loại khuôn ép nhựa trong sản xuất

Khái niệm khuôn ép nhựa và vai trò trong sản xuất

Khuôn ép nhựa là gì theo góc nhìn kỹ thuật

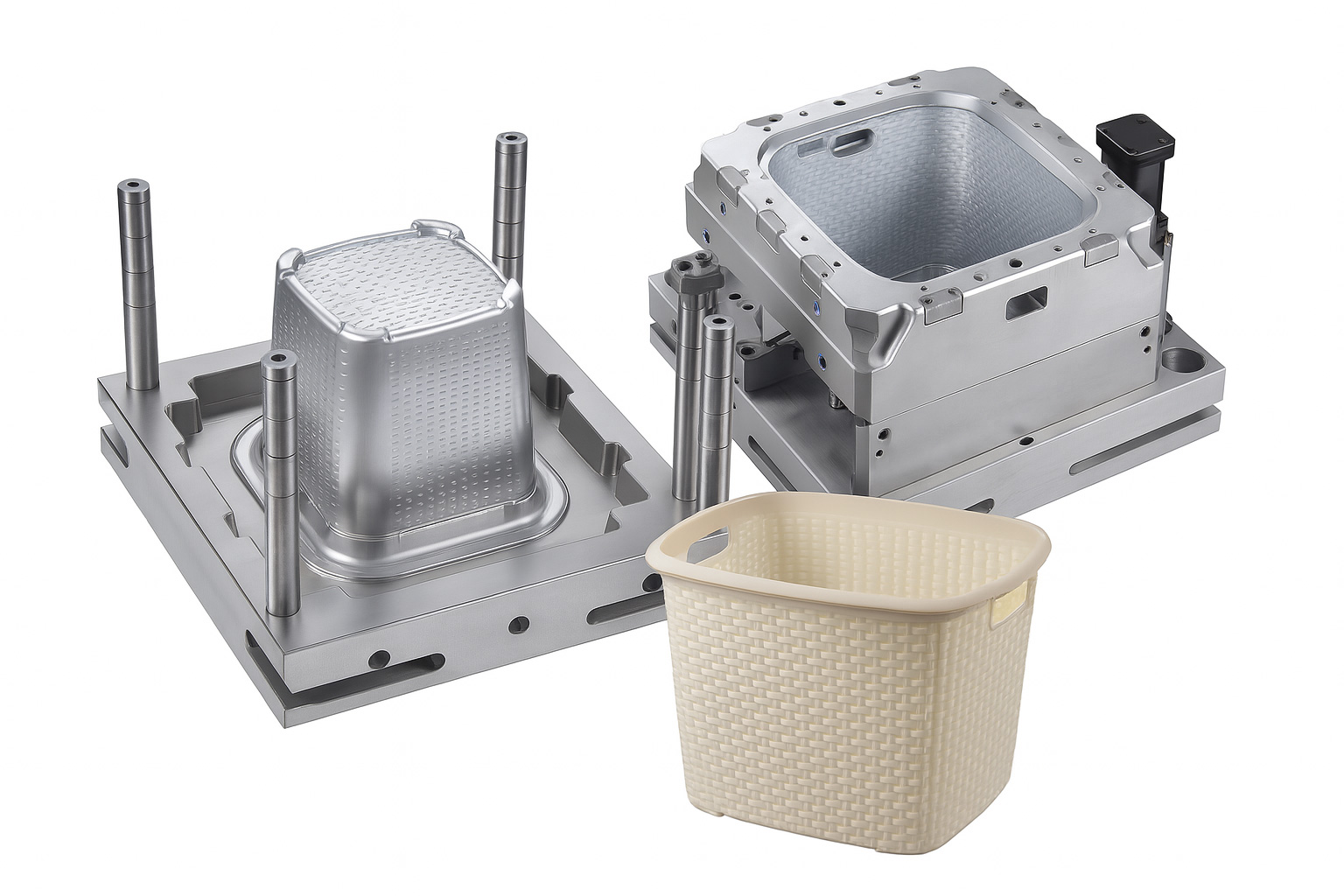

Khuôn ép nhựa là gì? Đây là thiết bị dùng để định hình sản phẩm nhựa thông qua quá trình ép phun, trong đó nhựa nóng chảy được đưa vào lòng khuôn, sau đó làm nguội và lấy ra thành phẩm. Khuôn ép nhựa thường được gia công bằng thép công cụ cứng hoặc hợp kim nhôm, đảm bảo độ chính xác và độ bền cao.

Thiết bị này đóng vai trò thiết yếu trong công nghiệp sản xuất hàng loạt, đặc biệt trong ngành ô tô, điện tử, y tế và bao bì.

Vai trò của khuôn ép nhựa trong sản xuất hàng loạt

Khuôn ép nhựa giúp:

• Tạo ra sản phẩm nhựa đồng nhất về kích thước và hình dạng.
• Rút ngắn thời gian sản xuất so với phương pháp thủ công.
• Tiết kiệm chi phí nhờ khả năng tái sử dụng nhiều lần.
• Dễ dàng tích hợp vào dây chuyền tự động hóa.

Đây chính là nền tảng cho mô hình sản xuất nhựa hiện đại, đảm bảo chất lượng đồng đều và sản lượng lớn.

Sự khác biệt giữa khuôn ép nhựa và khuôn đúc

Cấu tạo và nguyên lý hoạt động của khuôn ép nhựa

Các bộ phận chính trong khuôn ép nhựa

Một bộ khuôn ép nhựa tiêu chuẩn thường gồm:

• Tấm khuôn cố định (cavity)
• Tấm khuôn di động (core)
• Hệ thống dẫn nhựa (gate, runner)
• Chốt đẩy sản phẩm (ejector pin)
• Hệ thống làm mát (cooling channel)

Từng bộ phận phải được gia công chính xác để đảm bảo độ kín khít và tuổi thọ khi vận hành ở cường độ cao.

Nguyên lý vận hành của khuôn ép nhựa

Nguyên lý hoạt động của khuôn gồm các bước:

1. Nhựa được nấu chảy trong máy ép phun.
2. Nhựa nóng được bơm vào lòng khuôn nhờ áp lực cao.
3. Hệ thống làm mát làm nguội nhanh vật liệu.
4. Sản phẩm nhựa được lấy ra khỏi khuôn nhờ cơ cấu đẩy.

Sự đồng bộ giữa khuôn và máy ép phun là yếu tố quyết định hiệu suất sản xuất.

Ảnh hưởng của cấu tạo đến chất lượng sản phẩm

Cấu tạo khuôn quyết định:

• Độ bóng và độ sắc nét của sản phẩm.
• Mức độ co ngót và biến dạng khi nguội.
• Tốc độ chu kỳ ép phun.

Nếu thiết kế không chuẩn, sẽ dễ phát sinh lỗi như: rỗ khí, lệch tâm, nứt vỡ hoặc kẹt sản phẩm trong khuôn.

Vật liệu sử dụng để chế tạo khuôn ép nhựa

Các loại thép dùng cho khuôn chính xác

Trong ngành gia công khuôn nhựa, vật liệu phổ biến nhất là thép công cụ nhờ độ cứng, khả năng chịu mài mòn và độ ổn định cao. Các loại thép thường được lựa chọn gồm:

• Thép P20: độ bền vừa phải, dễ gia công, phù hợp khuôn sản xuất trung bình.
• Thép H13: chịu nhiệt tốt, thích hợp với sản phẩm ép nhiệt độ cao.
• Thép S136: chống gỉ cao, dùng trong khuôn nhựa cho ngành y tế, thực phẩm.
• Thép SKD61: chuyên dùng cho khuôn có chu kỳ sản xuất lớn và yêu cầu khắt khe.

Việc lựa chọn đúng loại thép dùng cho khuôn chính xác giúp giảm sai số và tăng độ tin cậy cho quá trình ép phun.

Tiêu chí chọn vật liệu phù hợp với sản phẩm

Để chọn đúng vật liệu chế tạo khuôn ép nhựa, cần dựa vào các yếu tố sau:

• Loại nhựa sử dụng: PVC, PC, ABS có mức ăn mòn và nhiệt độ ép khác nhau.
• Yêu cầu về độ bóng, độ bền và thẩm mỹ sản phẩm.
• Số lượng chu kỳ sản xuất (ít hay hàng loạt).
• Tính chất vật lý và hóa học của sản phẩm đầu ra (chống hóa chất, trong suốt…).

Một khuôn sử dụng vật liệu quá cứng hoặc quá mềm đều dẫn tới giảm hiệu quả, dễ mòn hoặc gãy trong quá trình ép.

Ảnh hưởng của vật liệu đến tuổi thọ khuôn

Vật liệu khuôn ép nhựa ảnh hưởng trực tiếp đến:

• Tuổi thọ vận hành (số lần ép trước khi cần bảo trì hoặc thay mới)
• Tốc độ mài mòn, khả năng chống oxi hóa
• Khả năng duy trì độ chính xác kích thước qua thời gian

Ví dụ: khuôn làm từ S136 có thể đạt tới 1 triệu chu kỳ ép, trong khi khuôn nhôm thường chỉ phù hợp cho prototyping hoặc số lượng nhỏ.

Phân loại khuôn ép nhựa phổ biến hiện nay

Khuôn ép nhựa 2 tấm và 3 tấm

• Khuôn 2 tấm: Gồm phần core và cavity, đơn giản, dễ chế tạo, giá thành thấp.
• Khuôn 3 tấm: Có thêm tấm giữa (runner plate), cho phép linh hoạt hơn trong bố trí cổng nhựa.

Tùy vào hình dạng sản phẩm và yêu cầu kỹ thuật để lựa chọn loại khuôn phù hợp.

Khuôn ép nhựa có hot runner và cold runner

• Cold runner: Hệ thống dẫn nhựa nguội theo mỗi chu kỳ, dễ gây lãng phí vật liệu.
• Hot runner: Có hệ thống gia nhiệt, giúp tiết kiệm nhựa và tăng tốc độ chu kỳ.

Hot runner phù hợp với sản xuất khối lượng lớn và yêu cầu thẩm mỹ cao.

Khuôn ép nhựa theo hình thức tháo sản phẩm

• Tháo sản phẩm phía core: Áp dụng với chi tiết có độ co rút cao.
• Tháo sản phẩm phía cavity: Dễ lấy, giảm biến dạng.
• Tháo bằng cơ cấu trượt hoặc lõi di động: Dùng cho sản phẩm có rãnh, lỗ bên hoặc biên dạng phức tạp.

Quy trình thiết kế và gia công khuôn ép nhựa

Thiết kế khuôn ép nhựa dựa trên sản phẩm

Thiết kế khuôn dựa trên:

• Kích thước, hình dạng và tính năng sản phẩm.
• Loại nhựa sử dụng (PP, ABS, PC…)
• Yêu cầu kỹ thuật về độ bền, bề mặt và độ chính xác.

Kỹ sư thiết kế cần đảm bảo khuôn có độ bền cao, tối ưu ép phun và dễ bảo trì.

Ứng dụng công nghệ CNC trong gia công khuôn

Công nghệ CNC 5 trục và máy xung EDM giúp gia công chính xác các bề mặt phức tạp của khuôn, như:

• Lòng khuôn có góc cạnh nhỏ
• Lỗ cắm chốt chính xác
• Vị trí tháo sản phẩm

Việc ứng dụng CNC góp phần giảm sai số, tăng tuổi thọ khuôn và rút ngắn thời gian hoàn thiện.

Kiểm tra và tinh chỉnh khuôn trước khi sản xuất

Trước khi đưa vào sản xuất hàng loạt, cần:

• Thử khuôn với máy ép thật (trial run)
• Kiểm tra độ khít, tốc độ phun, vị trí làm mát
• Điều chỉnh các chi tiết như cổng nhựa, đường làm mát, lỗ đẩy

Giai đoạn này giúp phát hiện sớm lỗi tiềm ẩn và đảm bảo khuôn đạt hiệu suất tối ưu.

Ưu điểm và hạn chế của khuôn ép nhựa

Những lợi ích khi dùng khuôn ép nhựa

Việc sử dụng khuôn ép nhựa mang lại nhiều lợi thế:

• Tăng năng suất, giảm thời gian sản xuất từng sản phẩm.
• Độ chính xác cao, phù hợp sản xuất hàng loạt.
• Giảm sai lệch kích thước so với sản xuất thủ công.
• Dễ tái sử dụng khuôn với nhiều chu kỳ.

Đây là giải pháp tối ưu trong công nghiệp nhựa kỹ thuật cao, giúp ổn định chất lượng và tiết kiệm chi phí.

Các điểm cần lưu ý khi sử dụng khuôn

Dù hiệu quả, khuôn ép nhựa vẫn có một số vấn đề cần quan tâm:

• Phải kiểm tra khuôn định kỳ để tránh rò rỉ, gãy chốt, nứt lõi.
• Không sử dụng sai loại nhựa dễ gây bào mòn hoặc hỏng hệ thống làm mát.
• Ép sai áp suất hoặc nhiệt độ có thể dẫn đến biến dạng sản phẩm nhựa.

Việc bảo trì thường xuyên và theo dõi chu trình làm việc sẽ giúp kéo dài tuổi thọ khuôn.

So sánh khuôn ép nhựa với các phương pháp khác

Ứng dụng thực tế của khuôn ép nhựa trong đời sống

Ngành công nghiệp sử dụng khuôn ép nhựa nhiều nhất

Khuôn ép nhựa có mặt hầu hết trong các ngành:

• Ô tô – xe máy: linh kiện nhựa nội thất, vỏ thiết bị điện tử, tay nắm…
• Điện tử – điện lạnh: vỏ TV, điều hòa, máy tính, tủ lạnh.
• Bao bì – tiêu dùng: chai lọ, nắp nhựa, hộp đựng thực phẩm.

Tính chính xác và tốc độ sản xuất giúp khuôn ép trở thành công cụ chủ lực trong sản xuất công nghiệp hiện đại.

Khuôn ép nhựa trong thiết bị điện và y tế

Trong ngành y tế và thiết bị điện tử, các yêu cầu thường rất cao về:

• Độ trong suốt (vật liệu PC, PMMA)
• Kháng hóa chất và vệ sinh
• Kích thước siêu nhỏ, sai số thấp

Khuôn nhựa chính xác cao được thiết kế riêng cho các sản phẩm như: kim tiêm, nắp lọ thuốc, vỏ máy đo huyết áp, linh kiện điện thoại…

Tương lai phát triển của khuôn ép nhựa

Với xu hướng sản xuất tự động hóa và ứng dụng công nghệ AI – IoT, khuôn ép nhựa trong tương lai sẽ:

• Tích hợp cảm biến theo dõi tình trạng khuôn theo thời gian thực.
• Gia công bằng công nghệ in 3D kim loại tốc độ cao.
• Thiết kế tối ưu hóa bằng phần mềm mô phỏng dòng chảy nhựa (Moldflow, SolidWorks Plastic…).

Tất cả hướng đến mục tiêu: giảm thời gian sản xuất – tăng hiệu suất – hạ giá thành.

Những lưu ý khi lựa chọn đơn vị thiết kế khuôn ép nhựa

Tiêu chí chọn xưởng gia công khuôn uy tín

Một đơn vị gia công khuôn chất lượng cần:

• Có kinh nghiệm thực chiến với nhiều ngành nghề khác nhau.
• Sở hữu máy CNC, máy xung, máy đo 3D hiện đại.
• Cam kết thời gian giao khuôn và chất lượng theo bản vẽ thiết kế.

Đừng chọn chỉ vì giá rẻ – hãy đánh giá dựa trên năng lực kỹ thuật và hậu mãi.

Tại sao cần thiết kế khuôn theo sản phẩm cụ thể

Mỗi sản phẩm nhựa đều có:

• Độ dày thành khác nhau
• Độ co ngót riêng biệt
• Hình dạng đòi hỏi cơ cấu đẩy hoặc tách lõi đặc biệt

Việc dùng khuôn “đa năng” dễ làm tăng tỷ lệ lỗi, gây lãng phí nhựa và ảnh hưởng đến chất lượng.

Các lỗi cần tránh trong quá trình chế tạo khuôn

Một số lỗi phổ biến:

• Thiết kế cổng nhựa sai vị trí → sản phẩm bị lệch hoặc rỗ khí.
• Gia công không đúng dung sai → khuôn hở, rò rỉ nhựa.
• Không xử lý nhiệt thép → khuôn nhanh mòn hoặc nứt.

Việc giám sát từ khâu thiết kế đến gia công là chìa khóa giúp đảm bảo độ bền khuôn và độ ổn định sản phẩm.

Khuôn ép nhựa không chỉ là công cụ tạo hình đơn thuần mà còn là giải pháp công nghệ kết nối giữa thiết kế sản phẩm và sản xuất hàng loạt. Việc nắm vững kiến thức về cấu tạo khuôn, phân loại, và ứng dụng theo từng ngành nghề sẽ giúp doanh nghiệp cải thiện chất lượng sản phẩm, rút ngắn thời gian sản xuất và gia tăng năng lực cạnh tranh.
