Dung sai khuôn ép nhựa là gì? Ý nghĩa và cách kiểm soát

Khái niệm dung sai khuôn ép nhựa và phân loại

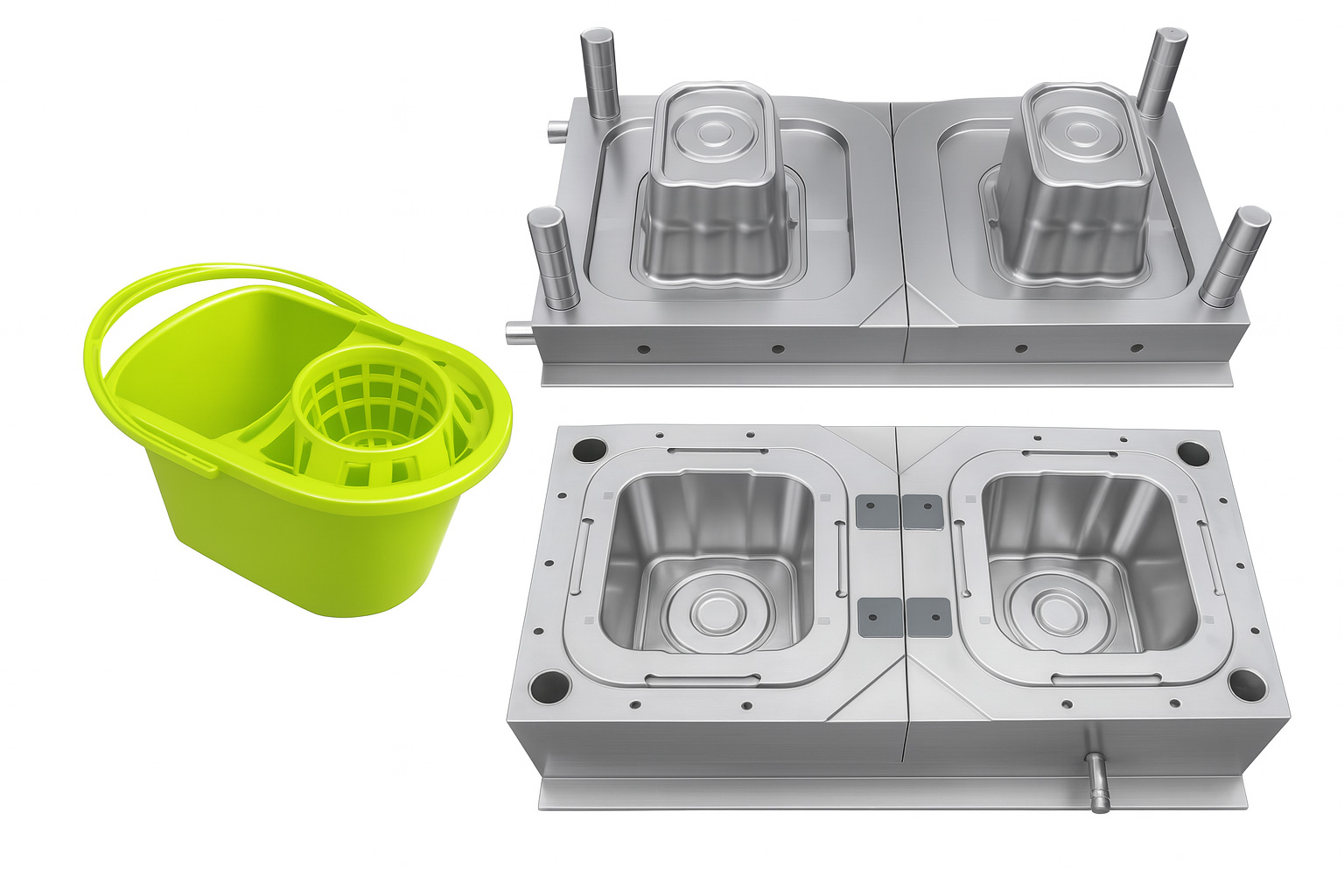

Dung sai khuôn ép nhựa là gì

Dung sai khuôn ép nhựa là giới hạn sai lệch cho phép về kích thước, hình dạng hoặc vị trí giữa bản thiết kế và sản phẩm thực tế sau khi gia công khuôn. Đây là một yếu tố kỹ thuật quan trọng, giúp đảm bảo sản phẩm nhựa có độ chính xác cao mà vẫn tối ưu chi phí sản xuất.

Theo tiêu chuẩn quốc tế như ISO 2768, dung sai được chia theo nhiều cấp độ, quy định bằng các trị số cụ thể (ví dụ: ±0.01 mm, ±0.05 mm...) phù hợp với từng loại khuôn và yêu cầu sử dụng.

Dung sai khuôn ép nhựa là giới hạn cho phép về sai số kích thước giữa thiết kế khuôn và sản phẩm thật nhằm đảm bảo tính chính xác và chất lượng ổn định trong sản xuất nhựa.

Phân biệt sai số và dung sai trong khuôn

Nhiều người dễ nhầm lẫn giữa sai số và dung sai. Tuy nhiên, đây là hai khái niệm kỹ thuật khác nhau:

Việc hiểu đúng hai khái niệm này sẽ giúp nhà thiết kế và thợ gia công kiểm soát chất lượng khuôn nhựa chính xác hơn.

Các loại dung sai trong thiết kế khuôn

Trong lĩnh vực thiết kế khuôn ép nhựa, dung sai có thể được phân loại theo các nhóm sau:

• Dung sai kích thước: Áp dụng cho chiều dài, chiều rộng, đường kính các chi tiết khuôn.
• Dung sai hình học: Bao gồm độ song song, vuông góc, độ phẳng, độ tròn...
• Dung sai vị trí: Quy định độ lệch tâm, lệch lỗ hoặc sai số đồng tâm giữa các chi tiết.
• Dung sai lắp ghép: Đảm bảo sự ăn khớp giữa các chi tiết trong khuôn khi vận hành hoặc tháo lắp.

Tùy theo yêu cầu sản phẩm, mức độ chính xác có thể từ cấp độ thô (khoảng ±0.1 mm) đến siêu chính xác (±0.005 mm) khi ép linh kiện nhựa kỹ thuật cao.

Vì sao dung sai ảnh hưởng đến chất lượng khuôn

Tác động của dung sai đến độ chính xác sản phẩm

Dung sai khuôn ép nhựa quyết định mức độ khớp nhau giữa hai nửa khuôn và chất lượng hình dạng sản phẩm cuối cùng. Nếu dung sai quá rộng, sản phẩm dễ bị biến dạng, sai kích thước hoặc không khớp lắp khi dùng. Ngược lại, dung sai quá chặt gây tốn kém chi phí gia công và dễ bị kẹt khi tháo sản phẩm.

Giải thích khái niệm: Độ chính xác của sản phẩm nhựa ép phụ thuộc trực tiếp vào dung sai khuôn, nhất là trong sản xuất hàng loạt có yêu cầu đồng nhất cao.

Lỗi thường gặp khi không kiểm soát dung sai

Việc thiết kế hoặc gia công mà không tính đến dung sai hợp lý có thể dẫn đến nhiều lỗi trong khuôn và sản phẩm:

• Lỗi xước cạnh do khe hở giữa hai nửa khuôn không đều.
• Lệch tâm chi tiết do dung sai vị trí bị sai.
• Sản phẩm bị hở hoặc quá khít gây khó khăn trong lắp ráp.
• Tuổi thọ khuôn giảm nhanh vì các chi tiết mài mòn không đồng đều.

Những lỗi này không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn làm tăng chi phí bảo trì và thời gian dừng máy.

Mối liên hệ giữa dung sai và tuổi thọ khuôn

Tuổi thọ của khuôn ép nhựa phụ thuộc nhiều vào cách thiết kế và kiểm soát dung sai. Nếu dung sai quá chặt, ma sát lớn sẽ làm mòn nhanh các chi tiết, gây nứt vỡ hoặc gãy lõi khuôn. Nếu quá lỏng, khuôn hoạt động không ổn định, rung lắc và mài mòn lệch gây hư hại không đều.

Ngược lại, một thiết kế tối ưu với dung sai chính xác giúp:

• Tăng tuổi thọ khuôn lên đến hàng trăm nghìn chu kỳ ép.
• Giảm chi phí sửa chữa và thay thế linh kiện.
• Đảm bảo ổn định chất lượng sản phẩm trong suốt thời gian vận hành.

Tiêu chuẩn dung sai khuôn ép nhựa phổ biến

Tiêu chuẩn dung sai cơ khí thường dùng

Trong lĩnh vực thiết kế khuôn ép nhựa, các kỹ sư thường tham khảo các tiêu chuẩn dung sai cơ khí quốc tế để đảm bảo sự đồng bộ và chính xác trong sản xuất. Một số hệ tiêu chuẩn phổ biến gồm:

• ISO 2768: Được dùng rộng rãi trong gia công cơ khí và chế tạo khuôn nhựa.
• DIN 16901: Áp dụng cho sản phẩm nhựa kỹ thuật có yêu cầu dung sai chặt chẽ.
• JIS B 0405: Tiêu chuẩn Nhật, thường dùng trong khuôn ép có độ chính xác cao.
• ASME Y14.5: Chuẩn Hoa Kỳ cho dung sai hình học và kích thước.

Những tiêu chuẩn này không chỉ quy định dung sai cho phép về kích thước, mà còn hướng dẫn cách ghi chú dung sai trong bản vẽ kỹ thuật.

Dung sai khuôn ép nhựa theo ISO 2768

ISO 2768 là một trong những tiêu chuẩn được ứng dụng nhiều nhất khi chế tạo khuôn ép nhựa cho sản xuất hàng loạt. Tiêu chuẩn này chia dung sai thành 4 cấp: f (fine), m (medium), c (coarse), v (very coarse) – tương ứng với mức độ chính xác từ cao đến thấp.

Ví dụ: Đối với chiều dài < 10mm:

• Cấp f: ±0.05 mm
• Cấp m: ±0.1 mm
• Cấp c: ±0.2 mm

Việc lựa chọn cấp dung sai phù hợp giúp đảm bảo chất lượng sản phẩm nhựa mà không gây tốn kém không cần thiết trong gia công.

ISO 2768 quy định các cấp dung sai theo độ chính xác từ cao đến thấp để kiểm soát sai lệch kích thước trong chế tạo khuôn nhựa.

Giải thích ý nghĩa các cấp dung sai DIN

Hệ thống DIN của Đức cung cấp các bảng dung sai theo đường kính danh nghĩa và mức dung sai. Ví dụ, DIN 16901 quy định cụ thể cho sản phẩm nhựa ép với mức sai số khác nhau theo cấp độ từ 1 đến 13.

Việc nắm rõ ý nghĩa các cấp dung sai giúp kỹ sư lựa chọn hợp lý theo chức năng sản phẩm, tránh lãng phí vật liệu và thời gian.

Cách xác định và tính toán dung sai khuôn

Phương pháp tính dung sai hình học

Để đảm bảo chính xác hình dạng chi tiết khuôn nhựa, cần xác định dung sai hình học cho các yếu tố như độ song song, độ vuông góc, độ tròn... Một số nguyên tắc tính phổ biến gồm:

• Tính dung sai cộng dồn cho các chi tiết lắp ghép.
• Áp dụng hệ thống chuẩn thống kê theo độ lệch chuẩn sản xuất.
• Thử nghiệm mẫu sản phẩm để hiệu chỉnh dung sai ngược lại thiết kế.

Các phương pháp này thường kết hợp giữa lý thuyết cơ khí và dữ liệu thực nghiệm.

Dựa vào bản vẽ kỹ thuật khuôn nhựa

Trong thiết kế khuôn ép nhựa, bản vẽ kỹ thuật là nơi thể hiện rõ các trị số dung sai cần thiết. Người thiết kế cần lưu ý:

• Ghi chú rõ cấp dung sai ở từng vùng chức năng.
• Ưu tiên dung sai nghiêm ngặt ở lõi, lỗ định vị, khe trượt...
• Dự đoán biến dạng vật liệu sau khi ép để điều chỉnh dung sai phù hợp.

Việc kiểm tra kỹ lưỡng bản vẽ sẽ giúp tránh sai lệch không đáng có khi gia công.

Sử dụng phần mềm thiết kế hỗ trợ kiểm soát dung sai

Hiện nay, các phần mềm như Autodesk Moldflow, SolidWorks, NX CAM... hỗ trợ tính toán dung sai khuôn ép nhựa tự động, bao gồm:

• Mô phỏng dòng chảy nhựa để điều chỉnh khe hở trong khuôn.
• Phân tích co rút vật liệu để hiệu chỉnh dung sai trên bản vẽ.
• Tối ưu hóa các vùng lắp ghép để tránh quá khít hoặc quá lỏng.

Sự hỗ trợ của phần mềm giúp giảm thiểu lỗi thiết kế và tăng độ chính xác tổng thể trong chế tạo khuôn.

Giải pháp kiểm soát dung sai khuôn chính xác

Thiết kế khuôn chuẩn ngay từ đầu

Một thiết kế tốt là nền tảng để kiểm soát dung sai khuôn ép nhựa hiệu quả. Các bước quan trọng gồm:

• Chọn vật liệu khuôn có độ ổn định cao.
• Thiết lập hệ thống định vị chính xác.
• Ước tính sai số do nhiệt độ, áp lực khi ép.

Nếu thực hiện đúng ngay từ giai đoạn thiết kế, việc kiểm soát dung sai sẽ trở nên dễ dàng hơn rất nhiều trong thực tế.

Ứng dụng công nghệ CNC trong gia công chính xác

Máy CNC hiện đại cho phép gia công khuôn nhựa với dung sai chính xác đến ±0.005 mm. Một số lợi thế:

• Cắt chính xác cao trên bề mặt phức tạp.
• Tự động bù sai lệch dụng cụ, tránh sai số tích lũy.
• Kết hợp với kiểm tra trực tuyến ngay trong quá trình gia công.

Đây là bước chuyển giúp nâng cấp chất lượng khuôn ép nhựa theo chuẩn công nghiệp 4.0.

Kiểm tra dung sai bằng thiết bị đo 3D

Để xác nhận dung sai sau gia công, thiết bị đo tọa độ 3D (CMM) là công cụ không thể thiếu:

• Đo trực tiếp kích thước, độ phẳng, độ tròn...
• Xuất báo cáo sai lệch so với bản thiết kế.
• Tối ưu hiệu chỉnh các chi tiết bị lệch nhẹ.

Kết hợp đo kiểm với các phần mềm phân tích sai số giúp đảm bảo chất lượng ổn định và truy xuất nguồn gốc lỗi khi cần.

Câu hỏi thường gặp về dung sai khuôn ép nhựa

Dung sai khuôn ép nhựa có bắt buộc không

Có. Trong mọi bản vẽ thiết kế khuôn nhựa, việc ghi rõ dung sai là bắt buộc để đảm bảo tính chính xác và khả năng gia công. Nếu không quy định, xưởng gia công sẽ tự chọn mức dung sai, gây sai lệch trong lắp ghép và ảnh hưởng đến chất lượng sản phẩm.

Dung sai bao nhiêu là phù hợp cho ép nhựa

Không có một con số cố định cho mọi sản phẩm. Tùy thuộc vào:

• Chức năng chi tiết (lắp khít, chịu lực…)
• Loại vật liệu nhựa
• Kích thước sản phẩm

Thông thường, dung sai dao động từ ±0.01 mm đến ±0.2 mm là phổ biến nhất.

Có thể chỉnh dung sai sau khi làm khuôn không

Trong hầu hết trường hợp, có thể điều chỉnh nhỏ bằng các phương pháp như:

• Đánh bóng để mở rộng khe hở
• Mạ lại bề mặt để giảm khe hở
• Sửa lõi khuôn bằng vật liệu phụ

Tuy nhiên, việc chỉnh sửa quá nhiều có thể giảm độ bền và tính đồng nhất của khuôn, nên cần hạn chế bằng cách tính đúng dung sai ngay từ đầu.

Hiểu đúng và ứng dụng chính xác dung sai khuôn ép nhựa sẽ giúp giảm thiểu sai lỗi, kéo dài tuổi thọ khuôn và nâng cao năng suất ép nhựa. Nếu bạn đang trong giai đoạn thiết kế hoặc tối ưu khuôn, đừng bỏ qua các hướng dẫn và bảng phân tích dung sai được trình bày chi tiết trong bài. Hãy áp dụng ngay để kiểm soát chất lượng sản phẩm từ gốc.
